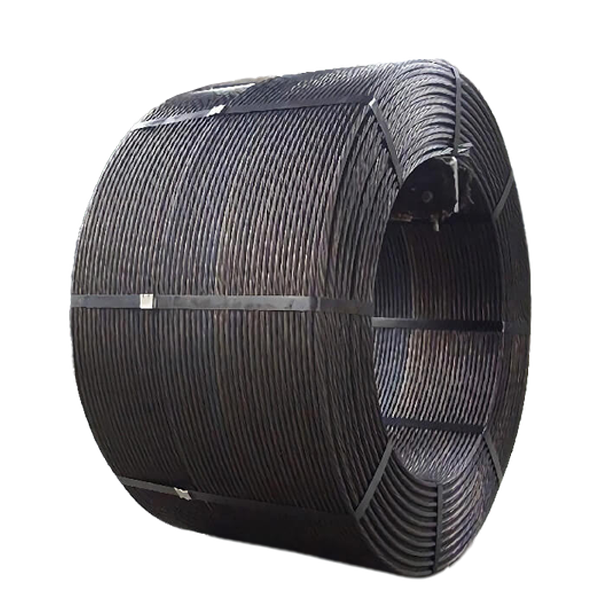

کابل استرند یا استرند فولادی بتن پیش تنیده، شامل مجموعه ای از کابل های فولادی بهم تنیده است. که عمدتا به منظور افزایش مقاومت کششی بتن در پروژههای صنعتی و ساختمانی مورد استفاده قرار می گیرد. استرند از چند رشته فولادی با مقاومت بالا تشکیل شده، که توان کششی آن به حدود ۱۸۶۰ مگا پاسکال میرسد. این مقاطع فولادی بهم تابیده، عمدتا برای تقویت سازههای بتنی پلها، برجها و سقفهای پیشتنیده به کار میروند. استرند یکی از متریال فولادی پرکاربرد در بتن های مسلح است. که استفاده از آن موجب کاهش وزن و افزایش مقاومت کششی بتن می شود.
ساخت پلهای استرند از جدیدترین و پیشرفتهترین سیستمهای پلسازی به شمار میآیند، که این روش پل سازی با سرعت زیادی در حال گسترش و توسعه است. در این روش پل سازی، بار سکویی عبوری یا قسمت افقی از طریق کابل استرند به ستون های نگهدار انتقال داده و موجب تعادل باری در سرتاسر سازه می شود.
نخستین پل مدرن استرند، پل استرومسوند در سوئد است. که در سال ۱۹۵۶ با دهانهای به طول ۱۸۲ متر ساخته شده است. از آن زمان تاکنون، تعداد این نوع پلها به طرز قابل توجهی افزایش یافته است. در حال حاضر، ۶۷ پل استرند با دهانههایی بیش از ۵۰۰ متر ساخته شده است. که سه پل از آنها دارای دهانههایی بیش از ۱۰۰۰ متر است. پیشرفتهای مهندسی و استفاده از نرمافزارهای مدرن، امکان ساخت پلهایی با دهانههای بسیار طولانیتر را نیز فراهم می آورد.
از جمله مزایای برجسته پلهای استرند، ظاهر زیبا و همخوانی با محیط زیست است.
هزینه ساخت پل استرند در مقایسه با پل های تمام بتنی کمتر است.
سرعت ساخت پروژه در سازه های کابلی بالاتر از پروژه های بتنی است.
در مجموع، پلهای استرند بهعنوان یکی از برترین سیستمهای پلسازی دهانههای متوسط و بزرگ شناخته میشوند. که با توسعه فناوریهای نوین، امکان طراحی پلهایی با دهانههای بسیار بلندتر نیز فراهم خواهد شد.
کابل پیش تنیدگی یا کابل استرند فولادی یکی از انواع کابل های فولاد مقاوم در برابر فشار و کشش است. که از چندین رشته سیم فولادی به هم تابیده تشکیل شده است. که به منظور استفاده در سازههای بتنی پیش تنیده و پلها طراحی شده است.
ساختار چند رشتهای
کابلهای پیش تنیدگی از چندین رشته سیم فولادی بهم تنیده مقاوم در برابر نیروهای کششی تشکیل شده است.
مقاومت کششی بالا
این کابلها به گونهای طراحی شده، که در برابر کششهای سنگین مقاوم است. که استفاده از آن منجر به افزایش استحکام و کاهش نیاز به مصالح اضافی می شود.
استفاده در بتن پیشتنیده
در فرآیند پیش تنیدگی، کابل استرند پیش از ریختن بتن تحت کشش قرار گرفته و پس از سخت شدن بتن، کشش وارده آزاد میشود. این فرآیند باعث افزایش مقاومت و پایداری سازه میشود.
استاندارد ساخت کابل های پیش تنیده شامل موارد زیر است.
استانداردGB/T 5224 چین
استانداردASTM A416 ایالات متحده
استانداردBS 5896 بریتانیا
استاندارد JIS G3536 ژاپن
استاندارد | قطر نامی (میلیمتر) | مقاومت کششی (مگا پاسکال) | مقاومت تسلیم (کیلونیوتن) | طول کشش (L0≥500mm) | بار اولیه/بار نامی بار*100% | تست رهایش یا ریلکسیشن(1000 ساعت نه بیشتر) | وزن تقریبی در واحد کیلوگرم |
---|---|---|---|---|---|---|---|
GB/T 5224-2003 | 12.70 | 1860 | 166.0 | 3.5 | 70 | 2.5 | 775 |
GB/T 5224-2003 | 15.20 | 1860 | 260.0 | 3.5 | 80 | 4.5 | 1101 |
GB/T 5224-2003 | 17.80 | 1860 | 353.0 | 3.5 | 80 | 4.5 | 1500 |
ASTM 416-06 | 11.11 | 1860 | 138.0 | 3.5 | 70 | 2.5 | 582 |
ASTM 416-06 | 12.70 | 1860 | 184.0 | 3.5 | 70 | 2.5 | 775 |
ASTM 416-06 | 15.24 | 1860 | 261.0 | 3.5 | 70 | 2.5 | 1102 |
BS 5896-1980 | 9.30 | 1860 | 92.0 | 3.5 | 80 | 2.5 | 408 |
BS 5896-1980 | 11.00 | 1860 | 125.0 | 3.5 | 80 | 2.5 | 557 |
BS 5896-1980 | 12.50 | 1860 | 164.0 | 3.5 | 80 | 2.5 | 730 |
BS 5896-1980 | 15.20 | 1860 | 232.0 | 3.5 | 80 | 2.5 | 1090 |
ISO 6934-1991 | 9.50 | 1860 | 86.6 | 3.5 | 70 | 2.5 | 430 |
ISO 6934-1991 | 11.10 | 1860 | 117.0 | 3.5 | 70 | 2.5 | 582 |
ISO 6934-1991 | 12.70 | 1860 | 156.0 | 3.5 | 70 | 2.5 | 775 |
ISO 6934-1991 | 15.20 | 1860 | 220.0 | 3.5 | 70 | 4.5 | 1101 |
کابل استرند بتن پیش تنیده بدون روکش، به عنوان یکی از پرکاربردترین کابلهای پیش تنیدگی، از مفتول مقاوم فولادی۲، ۳ یا ۷ رشته ای ساخته می شود. این کابلها به طور گستردهای در ساخت سازههای بتنی برجها، مخازن، شاه تیرها و سقفهای با دهانههای بزرگ و همچنین نیلینگ (تحکیم دیواره خاکبرداری) مورد استفاده قرار میگیرند. از ویژگیهای بارز این کابل میتوان به استحکام و شکلپذیری بالا اشاره کرد، که آن را به انتخابی ایده آل برای تحمل بارهای سنگین سازههای پیش تنیده تبدیل کرده است. کابلهای بدون روکش با قطر 9 الی 15 میلیمتر ساخته میشوند. و به دلیل عدم وجود پوشش، از لحاظ هزینهای نیز به مقرون و بصرفهتر هستند.
کابل استرند پوشش دار، شامل استرندهای بدون پوشش است که در یک غلاف پلیاتیلن محافظت میشوند. غلاف محافظ از ساختار کابل در برابر ضربه، فشار محافظت می کند. و مواد گریسی اطراف کابل موجب حرکت بهتر کابل می شود. روکش این کابلها به رنگهای مختلف تولید میشود. کابل روکش دار در ساخت سازههای بتنی، دالهای بتنی، پلها و سازههای دریایی مورد استفاده قرار می گیرد. کابلهای روکش داربا خاصیت انعطاف پذیری و ظرفیت بارگذاری بالا، گزینه مناسبی برای پروژههای با مقایس بزرگ هستند.
کابل استرند فولادی ( پیش تنیده ) با پوشش اپوکسی، که به نام EPCC نیز شناخته میشود، از مفتولهای فولادی با ضریب استحکامی بالا ساخته شده است، که با یک لایه اپوکسی مقاوم در برابر خوردگی پوشانده میشوند. این کابلها به دلیل چسبندگی قوی پوشش اپوکسی به فولاد، در برابر نیروهای کششی و خمشی مقاومت بالایی دارد. پوشش محافظ اپوکسی، باعث افزایش عمر مفید استرند میشوند. کابل استرند پوشش اپوکسی بعنوان یک گزینه مناسب برای محیط های مرطوب و شیمیایی بحساب می آید. و معمولاً در سازههای پیش تنیده دریایی و خاک خورده شیمیایی استفاده میشوند. استفاده از کابل های پیش تنیده ( استرند فولادی ) پوشش اپوکسی علیرغم هزینه بالا موجب کاهش هزینه تعمیر و نگهداری سازه می شود.
کابل استرند PC بر اساس تعداد رشتههای فولادی به دستههای مختلف تقسیم میشود.
مشخصات کابلهای استرند PC بهطور معمول شامل اندازه و نوع قطر رشتهها است. به عنوان مثال، مشخصات ۱۵-۷Φ۵ نشاندهنده قطر یک رشته به اندازه ۵.۰ میلیمتر و ۷ رشته فولادی برای تشکیل یک استرند است.
کابل استرند PC معمولاً از مفتولهای فولادی با کربن بالا ساخته میشود. که پس از پردازش سطحی، بهصورت سرد کشیده و به رشته های فولادی تبدیل می شود. برای افزایش دوام و استحکام استرند سطح آن را با مواد فلزی یا غیرفلزی گالوانیزه یا اپوکسی پوشش دهی می نمایند. همچنین، سطح این کابلها میتواند دارای شیارهایی برای افزایش چسبندگی با بتن باشد.
ویژگی اصلی استرند فولادی پیش تنیده، استحکام بالا و عملکرد خوب در برابر تنش است. سطح تنش کششی معمولی این کابلها ۱۸۶۰ مگاپاسکال است و میتواند به سطوحی مانند ۱۷۲۰، ۱۷۷۰، ۱۹۶۰، ۲۰۰۰ و ۲۱۰۰ مگاپاسکال برسد. همچنین، این فولاد دارای استحکام تسلیم بالایی نیز میباشد.
کابل استرند PC در بیشتر پروژههای پیش تنیده و پستنیده، سازههای بتنی و پروژههای بزرگ مورد استفاده قرار می گیرد. استرند با روکش گالوانیزه عمدتاً در ساخت سازه فلزی پل ها بکار می رود. استرندهای با پوشش اپوکسی مشابه استرندهای گالوانیزه در مناطق پر رطوبت، شیمیایی مورد استفاده قرار می گیرد.کابل استرند PC در بیشتر پروژههای پیش تنیده و پستنیده، سازههای بتنی و پروژههای بزرگ مورد استفاده قرار می گیرد. استرند با روکش گالوانیزه عمدتاً در ساخت سازه فلزی پل ها بکار می رود. استرندهای با پوشش اپوکسی مشابه استرندهای گالوانیزه در مناطق پر رطوبت، شیمیایی مورد استفاده قرار می گیرد.
شرکت فولاد مهراد به عنوان یکی از بزرگترین تامین کنندگان مقاطع فولادی پیش تنیده و استرد در کشور شناخته می شود. در این مجموعه انواع استرند صنعتی و ساختمانی از کارخانجات تولید کننده داخلی و خارجی تامین و در اختیار شما قرار می گیرد. برای استعلام قیمت کابل پیش تنیده، استرد با کارشناسان فروش مقاطع فولادی شرکت فولاد مهراد در ارتباط باشید. در فولاد مهراد، شما میتوانید کابلهای استرند را با بهترین کیفیت و متناسب با نیازهای پروژه خود انتخاب و خریداری کنید.
راهنمای خرید استرند از فولاد مهراد شامل تمامی مراحل مشاوره، ثبت سفارش، خرید و ارسال محصول است. کارشناسان فولاد مهراد بهترین نوع استرند را بر اساس نیاز پروژه شما، بودجه و استانداردهای مهندسی پیشنهاد میدهند. تمامی مقاطع استرند در فولاد مهراد با قیمتهای رقابتی بفروش می رسند، که به نفع پیمانکاران و شرکتهای ساختمانی است. عمده مراحل خرید استرند از فولاد مهراد به شرح زیر است.
در فولاد مهراد، انواع استرندهای فولادی بدون روکش، گالوانیزه و استرند با پوشش اپوکسی بطور عمده و جزئی بفروش می رسد. هر کدام از این استرندها برای کاربردهای خاصی از جمله پروژههای پیشتنیده و سازههای بتنی مناسب هستند.
قبل از خرید، از تطابق مشخصات فنی استرند با نیازهای پروژه خود اطمینان حاصل کنید. مقاومت کششی، قطر استرند و تعداد رشتههای فولادی از مهم ترین موارد قابل بررسی در زمان خرید استرند هستند.
قیمت مقاطع فولادی پیش تنیده و استرند فولادی نیز مانند سایر محصولات فولادی تحت تأثیر نوسانات ارز و شرایط بازار جهانی قرار دارد. فولاد مهراد با ارائه قیمتهای بهروز و رقابتی، امکان خرید اقتصادی را برای شما فراهم میکند.
فولاد مهراد امکان خرید استرند به صورت حضوری و آنلاین را فراهم کرده است. همچنین خدماتی مانند مشاوره فنی خرید استرند و ارسال سریع به پروژهها در این مجموعه ارائه میشود.
با رعایت مراحل خرید استرند از فولاد مهراد براحتی مقاطع پیش تنیده مورد نیاز پروژه خود را با قیمت منصفانه و با حاشیه سود محدود تهیه نمائید.
